Eclipse de Sol – 20 de marzo de 2015

Durante la mañana del viernes día 20 de marzo de 2015 será posible observar un eclipse parcial de Sol desde España. Se verá como eclipse total sólo en las islas Feroe, en el Atlántico septentrional, y en las Svalbard, en el océano Ártico, pero en España y en concreto nosotros en Alcoy, lo veremos como un eclipse parcial.

ASTROALCOY, organizará una observación pública en el Paseo de Cervantes (ver enlace), para que todo el mundo que lo desee y quiera, pueda ver el eclipse en condiciones. Tendremos gafas aptas para ver el Sol de forma directa, telescopios con filtros especiales homologados por la UE y otros telescopios que utilizaremos para ver el eclipse por proyección.

Cartel - observacion marzo 2015Cartel promocional del evento astronómico.

221201511354219516r

Ya tenemos las 600 gafas para ver de forma directa el Eclipse de Sol del día 20 de este mes sin peligro alguno para nuestros ojos. Si quereis alguna gafa contactac con nosotros aquí o en info@astroalcoy.org.

2015-03-05 13.07.05

The_sky
Simulación de la totalidad vista desde Alcoy
.

El último eclipse solar visible como parcial en España tuvo lugar el 3 de noviembre de 2013, aunque con magnitud muy baja (salvo en las islas Canarias), y el siguiente se verá el 21 de agosto de 2017, si bien en malas condiciones al producirse a la puesta de sol.
Ver en nuestra Web la crónica del eclipse del 2011.

El próximo eclipse solar visible como total en España tendrá lugar el 12 de agosto de 2026, seguido de otro el 2 de agosto del año siguiente. Poco después, el 26 de enero de 2028, se podrá ver en España un eclipse anular.
Ver en nuestra Web la crónica del eclipse total anular de 2005, dentro de las actividades de la II Semana de la Astronomía.

El eclipse parcial será visible en Europa, norte de África y norte de Asia. Se iniciará en el océano Atlántico frente a la costa africana, a una latitud de 20º, y terminará al este de la ciudad rusa de Krasnoyarsk, en la meseta central siberiana. La duración total del fenómeno será de 249 minutos (algo más de 4 horas).

SE2015Mar20T
En la imagen de arriba podemos ver una simulación en la que se puede ver la zona de sombra.

saros_totalidad
En esta imagen nos muestra la zona de eclipse total. Una sombra oscura semi-circular, desde la costa de Canadá hasta el Polo Norte.

La fase de totalidad del eclipse se iniciará en un punto del océano Atlántico al este de la península del Labrador (Canadá), cruzará el océano Atlántico norte sin tocar tierra excepto en el archipiélago de las islas Feroe (Dinamarca), atravesará el mar de Noruega adentrándose en el archipiélago Svalbard (Noruega) y continuará por el océano Ártico. El eclipse terminará en un punto cercano al Polo Norte, a una latitud de 88º. La duración total de la totalidad será de 71 minutos (algo más de 1 hora).

virtual_sky


Esta imagen nos muestra las fases de parcialidad para la ciudad de Alicante. En Alcoy varia muy poco. Los tiempos los exponemos más adelante en este post.

mapa_espana_eclipse_2015_osae
Aquí nos muestra en los diferentes puntos de España la fase de totalidad.

Denominamos eclipse de Sol al fenómeno por el cual la luz del Sol es total o parcialmente ocultada al interponerse un astro entre el Sol y el observador. En los eclipses de Sol vistos desde la Tierra, el astro que oculta el Sol es la Luna.

Eclipse de Sol

Desde el punto de vista del observador, los eclipses de Sol se clasifican en: totales, anulares y parciales. Dicho observador dirá que ha visto un eclipse total cuando ve la Luna cubrir enteramente el disco del Sol. Sin embargo, otro observador situado centenares de kilómetros más al norte o más al sur que el primero verá la Luna cubrir sólo una parte del Sol, de manera que para él el eclipse será parcial. Este es el caso del eclipse de 20 de marzo de 2015; en las islas Feroe y las Svalbard podrán verlo como total pero en España lo veremos como parcial.

HORA DE CADA FASE IMPORTANTE EN ALCOY Y DETALLES
Primer contacto: 09:05:07
Máximo del Eclipse: 10:09:14
Cuarto contacto: 11:18:51
Duración del Eclipse:  2 horas, 13′ y 44″
Magnitud: 0’674
Oscurecimiento: 60’1%
Altura sobre el horizonte: 33’2º

PRECAUCIONES A TENER EN CUENTA
Nunca debe observarse el Sol directamente, a simple vista o con gafas de sol. Durante un eclipse parcial el Sol nunca está totalmente cubierto por la Luna y por lo tanto mirarlo sin una protección segura y adecuada puede dañar los ojos, al igual que sucedería en un día cualquiera cuando no hay eclipse.

  • Tampoco debe observarse el Sol con aparatos (cámaras, vídeos) o instrumentos (telescopios, prismáticos) que no estén preparados para ello y dispongan de los filtros solares correspondientes. Tampoco debe observarse con filtros no homologados para la observación segura del Sol.
  • El Sol puede ser observado sin ningún peligro viendo su imagen proyectada sobre algún tipo de pantalla situada a la sombra. Por ejemplo, la imagen conseguida sobre una pared o un techo con un espejito plano cubierto enteramente con un papel al que se ha recortado un agujero de menos de 1 cm de diámetro. No observe la imagen del Sol en el espejo, mire sólo la imagen proyectada.
  • El Sol puede ser observado con seguridad mediante unos filtros denominados comúnmente gafas de eclipse. Deben estar homologadas por la Comunidad Europea para la observación solar (índice de opacidad 5 o mayor) y deben ser usadas siguiendo las instrucciones impresas en ellas. Deben estar en perfecto estado de conservación. No ande mientras las use, preferiblemente permanezca sentado. No se las quite hasta haber apartado su mirada del Sol. No deben ser usadas con aparatos ópticos, aunque sí pueden superponerse a las gafas graduadas de uso habitual.
  • Se desaconseja utilizar instrumentos ópticos salvo por parte de profesionales o expertos de reconocida experiencia en la observación solar. No se deben utilizar filtros solares que se enroscan al ocular, pues alcanzan una alta temperatura y pueden romperse. Si son necesarios, los filtros deben colocarse delante del objetivo.

Observación del Sol a simple vista: gafas de eclipse

Observar el Sol siempre entraña riesgo, pues la gran cantidad de radiación que emite a diversas longitudes de onda (principalmente infrarrojo, visible y ultravioleta) puede dañar la vista, produciendo incluso ceguera si la observación es prolongada. Como regla general, y como en un día cualquiera, no debe observarse el Sol directamente: ni con aparatos, ni filtros o a simple vista. Esto es así tanto al observar el Sol sin eclipsar, como con el Sol parcialmente eclipsado o durante un eclipse anular.

Para evitar cualquier accidente conviene observar el Sol proyectando su imagen sobre una cartulina, pantalla, pared o techo. Sólo en caso de disponer de un filtro profesional, homologado para la observación visual del Sol, se puede usar para ello. Los filtros caseros son totalmente desaconsejables. No son adecuados para ver el Sol: gafas de sol, cristales ahumados, radiografías, reflejos en el agua, filtros baratos de todo tipo, filtros destinados a otros menesteres… Algunos de estos sistemas filtran la luz visible pero no la invisible (radiación infrarroja y ultravioleta), pudiendo causar daños transitorios o permanentes a la vista.

Recomendamos encarecidamente visualizar el Sol por proyección, tal como se describe más abajo, o bien usar un filtro homologado, por ejemplo los popularmente conocidos como gafas de eclipse, que reducen la luz solar en un factor superior a 30.000 veces. Deben cumplir la certificación correspondiente de la Comunidad Europea. La observación mediante gafas de eclipse debe realizarse durante cortos periodos de tiempo (medio minuto) seguidos de descansos de mayor duración, y nunca usarlas conjuntamente con unos prismáticos o un telescopio, instrumentos que requieren sus propios filtros colocados delante del objetivo.

proyeccion

El método más simple para proyectar la imagen del sol consiste en utilizar dos cartulinas, a una de las cuales se practicará un pequeño agujero (de unos milímetros, no hace falta que sea circular). Colocándose uno de espaldas al sol, se sujeta esta cartulina de manera que su luz pase por el agujero y aparezca en la otra, situada a dos o tres palmos de distancia y a la sombra de la primera. (Viene a ser una cámara oscura.) En lugar de una cartulina agujereada puede usarse una espumadera de cocina, obteniéndose en este caso múltiples imágenes del Sol.

Para proyectar la imagen del Sol obteniendo más luminosidad, pueden utilizarse unos prismáticos (o un pequeño telescopio), aunque por periodos de tiempo muy cortos a fin de que no se dañen por el calor del Sol. El enfoque de la imagen se consigue ajustando la corrección dióptrica del ocular. La imagen inferior izquierda muestra este método. Precaución: ¡no mirar por el aparato!

Otro sistema seguro y sencillo consiste en proyectar sobre una pared que esté a la sombra o sobre el techo la imagen del Sol obtenida con un espejo plano de mano cubierto con un papel al que se ha recortado un agujero de entre 5 y 10 milímetros de diámetro. Este sistema se muestra esquemáticamente en la imagen siguiente.proyeccion















PARA VER EL ECLIPSE EN DIRECTO DESDE LAS ISLAS FEROE
http://sky-live.tv/

ASTROALCOY DISPONDRÁ DE GAFAS PARA ECLIPSE SOLAR
(Gafas Baader Planetarium eclipse solar)
221201511354219516rGafas para ver el sol elaboradas con el Filtro Solar Astro solar safety Film. Film de policarbonato de altas prestaciones ópticas para la observación de las manchas solares. Filtro con una transmisión ideal para la observación solar, garantizado al 100 %. Bloquea el 99.9999 % de la luz solar.
Si deseas hacerte con una de nuestras gafas contactanos dejando un comentario en este post y te la haremos llegar.

CURIOSIDADES TECNOLÓGICAS
A diferencia de Eclipses pasados y aprovechando las aplicaciones que nos están saliendo en los smartphone, que antes no teníamos, podemos bajarnos algunas aplicaciones que nos ofrecen muchos datos. También es curioso.

Los dos que voy a indicar son para la plataforma Android
Calculadora de Eclipses
SC20150217-001243  SC20150217-000825

Eclipsedroid
SC20150217-004015  SC20150217-004001

SC20150217-004343

Os dejamos unas fotografías del Eclipse pasado del año 2011
Eclipse37 Eclipse_de_sol_2 Eclipse31

Eclipse49 Eclipse_de_sol_1

En este post, se recoje información e imágenes de la Web del Instituto Geográfico Nacional
http://www.oan.es/eclipse2015/

Mapa mundial actualizado de la contaminación lumínica

La contaminación lumínica es un problema que, lejos de afectar sólo a los astrónomos aficionados, supone un derroche recursos naturales y dinero público. Además tiene consecuencias sobre la salud, los ecosistemas, es responsable de una gran cantidad de emisiones contaminantes y nos priva de uno de los patrimonios más bellos y accesibles que podemos tener a nuestro alcance: el cielo estrellado.

En el siguiente enlace puedes consultar un mapa mundial de la contaminación lumínica realizado a partir de los datos del Earth Observation Group (EOG). Es importante entender que estos mapas se elaboran a partir de imágenes que se obtienen desde el espacio. Es decir, recogen luz que se emite en vertical y que, por tanto, no tiene ninguna utilidad práctica para la sociedad más que iluminar las nubes.

Mapa mundial de contaminación lumínica
www.lightpollutionmap.info



¿Qué es la contaminación lumínica?

Es la emisión de flujo luminoso de fuentes artificiales nocturnas en intensidades, direcciones, horarios o rangos espectrales innecesarios para la realización de las actividades previstas en la zona en la que se instalan las luces. Frecuentemente la detectamos como el brillo del cielo nocturno producido por la mala calidad del alumbrado exterior, tanto público como privado.

Las consecuencias más destacables son la agresión al frágil ecosistema nocturno, el derroche de recursos energéticos y de dinero, un sobreconsumo que comporta residuos tóxicos de los que podemos prescindir y la pérdida del cielo estrellado, declarado por la UNESCO patrimonio de las Generaciones Futuras y que es origen de nuestra civilización (mitos, cosmogonía, ciencia, filosofía…).

¿Qué se puede hacer contra la contaminación lumínica?

Este tipo de farolas tienen  una pérdida lumínica de aproximadamente el 80%
Este tipo de farolas tienen una pérdida lumínica de aproximadamente el 80%

Empezar por ser consciente del problema, dándolo a conocer y denunciando la situaciones de flagrante desperdicio energético, especialmente en el ámbito público: luminarias mal instaladas, con configuraciones incorrectas, horarios absurdos durante los cuales las luminarias estén encendidas…

Exigir en nuestras instalaciones tanto públicas como privadas el uso de luminarias adecuadas y las instalación de reguladores de intensidad o tiempo para prevenir el derroche energético. No sólo es una responsabilidad ecológica sino que redundará directamente en nuestro beneficio económico. Como ejemplo próximo sirva la instalación en 2009 en Benilloba de un nuevo sistema de alumbrado que le permite ahorrar en torno al 75% de la energía consumida hasta el momento.

normaSi quieres ampliar información sobre este tema podrás encontrar gran cantidad de documentación en Internet. Así mismo asociaciones como Cel Fosc ofrecen gran cantidad de información y consejos para poder enfrentar esta problemática.



Actividad de divulgación con CP San Roque

Durante el mes de Junio AstroAlcoy ha realizad dos de salidas divulgativas con los alumnos de 5º del CP San Roque en el Menejador de la Font Roja. Unas noches estupenda con unos niños estupendos. Muy bien formados en este mundo de la Astronomía. Un 10 para todos ellos.

Mientras hubieron telescopios de forma visual y directo el ojo al ocular, pusimos también una cámara a uno de ellos para recoger el cometa que actualmente está cogiendo brillo. el C/2012 K1 (PANSTARRS) y que en estos días está muy bajo en el horizonte. Con la imagen no buscábamos calidad, si no una muestra de poder verlo, ya que con un ocular era casi invisible con su magnitud de 7,7.


Otra de las imágenes que les pusimos a los niños en la cámara al ser un objeto distante fue la galaxia M51, «La galaxia caníbal», por estar la grande alimentándose de la pequeña.

Y por último les pusimos en la cámara de fotos las dos galaxias M81 y M82. Los niños disfrutaron mucho y se quedaron muy asombrados al ver fotografías realizadas en ese mismo momento. No tenían calidad, pero daba igual. Creo que fue didáctico.

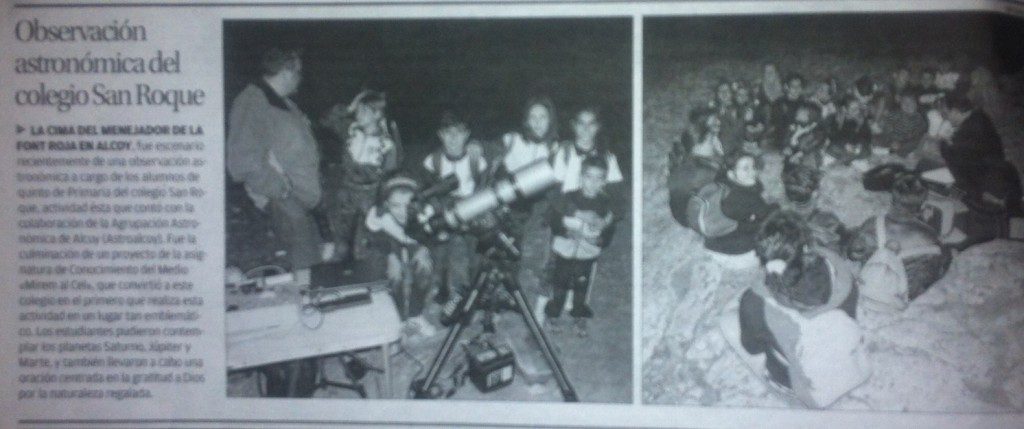

También puedes leer la noticia en el blog del CP San Roque

ASTRONOMIA EN LA FONT ROJA (5ºA Y 5ºC)

OBSERVACIÓ ASTRONÒMICA AL MENEJADOR (5èB i 5èD)

Conferencia y observación pública – Semana de la ciencia 2013

Con motivo de la Semana de la Ciencia de la UPV 2013 la agrupación Astroalcoy colabora de nuevo con el programa de actividades aportando una charla ¿Está preparada la Tierra para el impacto de un asteroide? a cargo de uno de nuestros socios y una observación pública.

Ambas actividades están abiertas al público en general y se enmarcan dentro de los objetivos de la asociación para acercar el mundo de la astronomía a los ciudadanos.

La charla tendrá lugar en el Arxiu Municial de Muro d’Alcoi (C/Francisco Vitoria Laporta, 1) el sábado 23 de noviembre de 20:00 a 21:00 horas. Posteriormente mediante autobús nos trasladaremos al Club de tenis la Plana donde se podremos disfrutar de la observación pública y una chocolatada para todos los asistentes
Para Inscribirse entrad en este enlace http://sct.epsa.upv.es/?page_id=785

Actualización (24-11-2013):

Tanto la charla como la observación fueron un éxito con cerca de los 150 asistentes. En la observación en el Club de tenis de Muro, subieron un microbús y numerosos vehículos particulares, de los que asistieron a la charla en el Arxiu de Muro. El frio, alrededor de los 3º y en ocasiones cercanos a los 0º, no hizo que los asistentes se echaran atrás. Por lo que las dos actividades, charla + observación, fueron un rotundo éxito. Desde aquí damos las gracias a la Universidad Politécnica de Valencia, Campus de Alcoy, por contar un año más con nosotros para una de sus actividades dentro de la semana de la Ciencia. También damos las gracias a todos los que nos acompañaron.

Construcción de un plataforma ecuatorial, planilla ecuatorial, plancheta ecuatorial o montura batiente

Introducción

Una plataforma ecuatorial es un conjunto de planchas unidas por bisagras a las que se fija una cámara fotográfica y que permite hacer el seguimiento de las estrellas en fotografías de larga exposición. Así evitaremos que aparezcan como “rayas” (star trails en inglés). El seguimiento de estrellas permite también la captación de objetos estelares difusos como la Vía Láctea. El seguimiento lo realizaremos enroscando un tornillo con una métrica concreta de manera que mueva las planchas al mismo tiempo que las estrellas. El sistema el plegable y muy económico.

Buena parte de estas instrucciones provienen de estas dos páginas en especial de la primera:

Descarga este documento en pdf desde aquí

Materiales necesarios

  • Tablas de madera. Yo he utilizado DM 16mm. por recomendármelo un amigo carpintero por su dureza pero seguro que no es la única opción. Medidas:
  • 240x200mm. (A)
  • 260x200mm. (B)
  • 300x200mm. (C)
  • Fijación:
  • Aprox. 50 cm. de bisagra piano. Se pueden usar bisagras sueltas de puerta. Son algo más gruesas y duras. (D1 D2)
  • 2 guías 15 o 25 cm longitud. (E)
  • Tornillos tirafondos para madera 3x15mm para las bisagras y guías (F).
  • OJO: la longitud de los tornillos debe ser inferior al grosor de las tablas.
  • 2 tornillos de rosca de metal de 4 x 35 mm. de diámetro (G).
  • 2 tuercas de palometa de 4mm. de diámetro (H).
  • 6 o más arandelas con diámetro interior de 4mm. (I)
  • Tornillo M6 80mm largo (J). Este es el tornillo de seguimiento.
  • 2 tuercas para M6 (K)
  • Rótula de sujeción fotográfica (L). Se puede sustituir por dos escuadras, sin embargo creo que merece la pena comprar algunas de las que se pueden encontrar en internet. Buscar socket-and-ball, camera ball, rótula o similares en ebay. Es conveniente que tenga un tornillo para fijar la postura.
  • 4 calzos de goma (M)
  • Goma elástica
  • Tuerca empotrable ¼ de pulgada (N). Fijaros que sean de rosca ancha (también la llaman rosca inglesa). Es el paso de los tornillos de fijación de una cámara.
  • Herramientas
  • Destornillador estrella
  • Sierra de metal
  • Taladro y brocas madera
  • Pegamento de contacto
  • Metro, lápiz, regla, goma, escuadra,…

Planilla

frontaldetrás

Montaje

  1. Cortar las bisagras (D1 D2) en dos piezas de 200mm (D1) y 260mm (D2) respectivamente.
  2. Marcar con lápiz el lugar donde se situarán las guías y las bisagras, que se ajustarán como se observa en la imagen.
  3. En el canto de los lados menores de la Tabla B, a 10 cm y con una broca de 3,5 mm. taladraremos un orificio de 20 mm. En estos orificios introduciremos los 2 tornillos de 4 x 35 mm (G) a los que le habremos cortados las cabezas y en cuyo corte le habremos untado un poco de adhesivo. Estos tornillos sobresaldrán sólo 15 mm.
  4. En la tabla (A) se taladrará un orificio a 228,5mm. del borde donde hemos situado la bisagra y en la parte superior pegaremos una de las tuercas de M6 (K), con la precaución de que enrosque el tornillo de empuje (J). (sólo pongo una por arriba para que el conjunto se pueda plegar del todo, hay quien pega una por arriba y otra por abajo)
  5. En la tabla (A) perforar el agujero que permitirá colocar la rótula fotográfica (L). La posición es indistinta y el diámetro de este agujero dependerá de rótula. En mi caso fijo la rótula con un tornillo de 4mm de diámetro y una palometa con arandela.
  6. Empotrar la tuerca de paso ¼ de pulgada (N) en la base de la plataforma para poder montarlo sobre un trípode fotográfico. Basta con hacer un avellanado con una broca un poco más pequeña que la tuerca, limpiar el serrín, poner pegamento y introducirla con unos toques de martillo. Es conveniente usar un mártir de madera para no dañar el conjunto.
  7. Pegar calzos de goma
  8. Atornillar las bisagras. Recomiendo hacer primero con mucho cuidado la de 200mm (D1) entre las tablas (A) y (B) y luego las de 260mm(D2) entre las tablas (B) y (C). OJO: LAS BISAGRAS DEBEN COLOCARSE IGUAL QUE EN LA IMAGEN, si no la plataforma no funcionará correctamente (¿se nota que yo me equivoqué?).
  9. Colocar las guías (E). Deben estar en la tabla (A) y en el lado opuesto de la bisagra (D2).
  10. Introducir las guías (E) en los tornillos pegados (G) y cerrar con las palometas (H). Poner arandelas (I) entre la palometa y la guía y entre la guía y la madera. Así evitamos deformar las guías.
  11. Introducir el tornillo de empuje (J) por la parte superior del agujero con que hicimos en la tabla (A) hasta que se apoye en la tabla (B). Es conveniente dotar al tornillo de un pomo que permita agarrarlo bien así evitaremos vibraciones al tomar fotografías. También se puede poner una plaquita de metal en la tabla (B) justo donde apoya el tornillo para evitar el desgaste.
  12. Disfrutar de un trabajo bien hecho.

Uso

En primer lugar, instalaremos la montura en el trípode o sobre una superficie plana y equilibrada (para ello sería conveniente disponer de un pequeño nivel de burbuja) y la cámara sobre la rótula.

Aflojaremos las palometas de las guías y mirando a lo largo del eje que forma la bisagra (D1) apuntaremos hacia la estrella Polar. Apretamos de nuevo ambas palometas. Estas operaciones las haremos con cuidado para no desequilibrar nuestra montura, pues mientras mejor esté instalada la montura más tiempo de exposición podremos darle a nuestras fotografías.

Una vez instalada, enfocaremos nuestra cámara, con el cable disparador conectado, en posición B y el diafragma abierto al máximo (número f más pequeño), al lugar del cielo que queramos fotografiar y con la ayuda de un cronómetro o un reloj, iremos apretando el tornillo de empuje (J) girando el mando una vuelta por minuto, hasta cumplirse el tiempo de exposición indicado. También puedes darle ¼ de vuelta cada 15 segundos o ½ cada 30 segundos, para una exposición más precisa.

Mejoras

  • El tornillo de seguimiento se puede sustituir por una (o varias) varilla roscada M6 cortada a la longitud que nos interese. Cada mm. permitirá 1 minuto de exposición. Por ejemplo, podrías tener tres medidas: para 20 minutos (20mm+ grosor tabla +tuerca + pomo = 50mm), para 40 minutos (70mm), para 1 hora (100mm.)
  • El agujero del tornillo de seguimiento se puede hacer en la tabla (B) de forma que el tornillo empuje la tabla (A). El diseño original seguía esta idea, supongo que para evitar vibraciones, pero prefiero este que me no me limita la longitud del tornillo.
  • Se puede perforar más de un agujero para cambiar la rótula de posición si en una foto nos molesta el tornillo de seguimiento.
  • Los calzos de goma pueden ser del tipo de algunos muebles, que vienen con rosca de tornillo para regularlos en altura.
  • Una vez has conseguido fijar la “altura” de la estrella polar puedes marcar las guías para que luego te cueste menos configurar la plataforma.
  • Para facilitar el alineado de la polar no es mala idea pegar dos anillas en la madera superior junto al eje (D1).

Resultado

Estas fotos no están trabajadas del todo pero sirven para hacerse una idea de los resultados que se pueden obtener.

Géminis

0geminis

Auriga

auriga

Orión

orion

Autoguiado, James (Jim) R. McMillan – Traducción de José M. López Arlandis

Autoguiado

James (Jim) R. McMillan
valueware@msn.com
Original: 6/21/2004
Updated: 2/10/2005, 11/17/2005
Existen muchos textos en la web que explican la mecánica del autoguiado: los materiales necesarios, las configuraciones posibles y los programas adecuados. También hay instrucciones maravillosas de los distintos programas. Sin embargo este es el único artículo que he leído que habla de los porqués y así explica los cómos. Me ha parecido estupendo. Lo traduje para entenderlo mejor, y pienso que es imprescindible para autoguiar con conocimiento de causa. Publicamos la traducción con permiso del autor. El original en inglés se encuentra en http://www.astroasheville.org/AutoguidingMcMillian11-2005.pdf
José M. López Arlandis – Agrupación Astronómica de Alcoy (Astroalcoy)
Puede descargar este documento en pdf aquí

———————————————————————————————————-

A menudo se piensa que el autoguiado es un arte oscuro cuyo funcionamiento correcto depende de la suerte y de un poco de magia. Así es exactamente como comencé con mi experiencia de autoguiado. Sin embargo no estaba dispuesto a aceptar esta respuesta, de modo que comencé una búsqueda personal para comprender exactamente que ocurría y por qué. Comencé haciendo registros de guiado de cada sesión fotográfica. Tracé y analicé literalmente cientos de horas de registros de guiado. A medida que conseguí una mejor comprensión de lo que ocurría, y quizás más importante, por qué ocurría, fui capaz de cambiar mi configuración y mis parámetros de guiado para alcanzar unos resultados de guiado consistentemente mejores. No pretendo ser un experto, solo alguien que ha ocupado un tiempo considerable en el tema..

Escribo este artículo para documentar lo que he aprendido e intentar desmitificar el proceso de alcanzar unos resultados de autoguiado consistentemente exitosos, en la esperanza de que será de ayuda a otros para poner a punto sus habilidades en el autoguiado. Muchos han contribuído a mi desarrollo en el conocimiento y disfrute de esta afición. Para mi, esta es una oportunidad de devolver algo.

El formato de este artículo se construye secuencialmente desde el principio hasta el final. Proporciono unos breves fundamentos y entonces desarrollo una serie de ideas, profundizando en una teoría. Basandome en estas ideas y teorías establezco algunos “hallazgos importantes” y “principios de guiado”. Entonces tomo estos hallazgos y principios para proporcionar recomendaciones específicas de guiado. Este artículo no intenta resolver ninguna cuestión sobre la mecánica de las monturas, como no sea enfatizar la importancia de corregir sus fallos.

Parte primera:

Fundamentos teóricos

1. Visión general

¿Qué es el autoguiado? Dicho simplemente, el autoguiado intenta “fijar” la posición de la estrella guía, de modo que la montura rastree perfectamente el cielo. El resultado es una imagen con hermosas estrellas redondas.

¿Qué significa esto? A medida que la Tierra gira, las estrellas se mueven constantemente en el cielo. El eje de AR de la montura está diseñado para rotar a esta velocidad. Cuando el eje de AR está alineado exactamente perpendicular al eje de la Tierra, el eje de DEC no requiere de ningún movimiento para permanecer alineado sobre la estrella guía (excepción hecha de la refracción).

En la medida en que la montura no está perfectamente alineada con el eje de la Tierra y/ola montura no es mecánicamente perfecta, es inevitable la necesidad de hacer correcciones de guiado.

¿Cómo trabaja? La esencia del proceso de guiado funciona de la siguiente manera:

  1. Toma una imagen con la cámara guía.
  2. Determina la posición de la estrella guía (esto es, del centroide de la estrella guía).
  3. Toma otra imagen de guiado.
  4. Determina de nuevo el centroide de la estrella guía.
  5. Mueve la montura del modo necesario para alinear el centroide de la segunda estrella guía con el de la primera.
  6. Repite el proceso, siempre alineando respecto al centroide de la primera estrella guía.

Si esto es tan fácil, ¿por qué parece tan difícil conseguir un buen guiado? Mi opinión es que en este proceso hay errores específicos fundamentales que causan que el guiado sea demasiado cambiante. Estos errores son el primer hallazgo importante:

  1. La montura puede no reaccionar físicamente de forma precisa al modo en que se le ordena.
  2. El proceso entero es reactivo. La orden de guiado calculada reacciona a algo que ocurrió en el pasado y será aplicada en algún momento del futuro. En el momento en que la montura finaliza realmente su movimiento corrector, es poco probable que la requerida corrección de guiado sea de la cantidad correcta.
  3. El cambio en el centroide de la estrella guía puede o no representar la cantidad real de corrección de guiado que necesita ser aplicada a la montura.

2. Profundizando en la teoría.

Vamos a explorar cada uno de estos hallazgos un poco más y alcanzar tres principios generales de guiado.

Después de que sea aplicado algún tipo de proceso para determinar qué corrección va a ser enviada a la montura, ésta puede no moverse físicamente como se le ordena. El ejemplo más obvio de esto es la holgura de DEC. Virtualmente todas las monturas con engranajes exhiben alguna cantidad de holgura cuando se revierte la carga sobre el engranaje. La implicación es que la montura puede no responder inmediatamente a la corrección de guiado. Generalmente esto no es demasiado problema a causa de que el siguiente ciclo de guiado detectará la necesidad de aplicar de nuevo la misma corrección. Eventualmente, la montura responderá. En la medida en que este proceso no sea demasiado prolongado, la imagen final no estará corrida. Sin embargo a veces el motor de la montura aplica la corrección a los engranajes, pero el eje no responde, esto es, hay algo que restringe el movimiento del eje (fricción, impulso, rozamiento, cables colgantes, etc). En este caso, la energía se almacena en algún lugar del tren de engranajes de la montura, y eventualmente acabará liberandose. Cuando el eje finalmente se mueve, sobrecorregirá. Esto lleva a oscilaciones.

Como un comentario aparte, esto es probablemente el beneficio principal de la unidad AO7 de SBIG. Ya que las correcciones se aplican a un espejo pequeño y de baja masa en vez de a un conjunto de alta masa tubo/montura, cámara, es más probable que las correcciones sean muy exactas bajo casi todas las condiciones. Esto elimina virtualmente el primer error fundamental en el proceso de guiado. Sin embargo este artículo va a mejorar el guiado tradicional, de modo que en lo sucesivo no aconsejaré guiar con un AO7.

Ya que la montura puede no reaccionar físicamente y de modo preciso al modo en que se le ordena y al hecho de que el proceso entero es reactivo, es de sentido común que cuanto menor número de correcciones de guiado se realicen, mejor.

Este es el primer principio: esforzarse en configurar el sistema de modo que necesite el mínimo número posible de correcciones de guiado. Este principio dirige el primer y el segundo de los errores fundamentales del proceso de guiado. Más tarde discutiremos como conseguir esto.

El tercer error fundamental, el hecho de que el cambio en el centroide de la estrella guía puede o no representar la cantidad real de correcciones de guiado que necesitan ser aplicadas a la montura, es quizás el tema más interesante a tratar. El desplazamiento del centroide entre dos ciclos de guiado puede obedecer a causas diversas. Consideremos qué tipo de errores pueden ser capturados comparando los centroides de dos exposiciones de guiado consecutivas:

  1. Cualquier anomalía en el sistema – por ejemplo: movimiento causado por cables colgantes, caída del espejo, flexión de la cámara/montura, etc.
  2. Deriva (debida a un mal alineamiento polar).
  3. Error periódico (PE).
  4. Errores inducidos por la visibilidad o turbulencia atmosférica (seeing)

La corrección de los errores 1) al 3) son el objetivo del autoguiado, pero el error 4) es una falsa alarma cuya corrección generará un error de guiado. Ignoraremos 1) por el momento, ya que el primer principio requiere que estas cuestiones sean minimizadas o eliminadas antes de que se conviertan en errores que necesiten ser corregidos por el guiado.

¿Cómo son de grandes estos errores? En cualquier montura que esté razonablemente bien alineada en modo polar, la cantidad de deriva será pequeña y solo en una dirección, del orden de 0.05 arcsec/seg o menos. Por lo tanto, para un segundo ciclo de guiado, la deriva en DEC debe ser menor de 0.1 arcsec. A este ritmo, en el curso de una exposición de 5 minutos la deriva en DEC puede alcanzar los 15 arcsec.

Una montura con una PEC (Corrección del Error periódico) bien programada puede reducir el error periódico (EP) a +/- 1 arcsec. Asumiendo que este tránsito pico-valle puede ocurrir en un minuto, implica que el máximo EP entre exposiciones de guiado para un ciclo de guiado de 2 segundos es de 0.067arcsec.

Claramente la deriva y el EP necesitan ser corregidos en la medida en que afectarán a los resultados de la imagen para todas las exposiciones menos para las más cortas.

La turbulencia atmosférica (seeing) es bastante variable y depende de muchos factores. Probablemente es seguro afirmar que la mayoría de nosotros obtiene imágenes en condiciones atmosféricas menos que ideales. La turbulencia causará generalmente que la posición de la estrella oscile alrededor de un punto. A continuación vemos un gráfico de la turbulencia típica en mi lugar de observación, que normalmente alcanza un FWHM de unos 3 arcsec:


Cada línea de color representa el ciclo de un bisinfín de una montura AP1200 GTO (6 minutos, 23 segundos). Cada punto representa un ciclo de guiado de 2 segundos (1 segundo de exposición, un segundo de intervalo). Los datos han sido corregidos para cualquier deriva en DEC (0.012 arcsec/segundo en este caso). Como muestra el gráfico, la turbulencia varió en esta noche típica hasta 2 arcsec entre cualquier par de exposiciones de guiado, y lo hizo bastante a menudo.

Sumarizando los diversos tipos de error que el sistema de guiado puede detectar para un ciclo de guiado de 2 segundos:

  • Deriva 0.10 arcsec o menos
  • EP 0.067 arcsec o menos
  • Turbulencia 2.0 arcsec o menos

Las implicaciones para el guiado de estos números son muy significativas. Este es el segundo hallazgo importante: los errores que necesitan ser corregidos (EP y deriva) pueden ser 20 veces más pequeños que los errores que no deben ser corregidos (turbulencia) en cualquier ciclo dado de guiado.

Si las correcciones de guiado se realizan de modo que sigan la posición de la estrella guía y ésta oscila con la turbulencia, la imagen acabará apareciendo corrida por la amplitud de las oscilaciones de la turbulencia.

Este es el segundo principio: hay que hacer lo que sea posible para no capturar la turbulencia. Discutiré esto mejor más tarde.

3. Profundizando seriamente en la teoría.

Pienso que es útil situar el guiado en una perspectiva que utilice unos términos familiares para todos los que obtenemos imágenes: la razón señal/ruido (S/R). Usaré el concepto de S/R de tres maneras diferentes. La primera es el modo tradicional, al que llamaré “Razón S/N de la Estrella Guía”. La estrella guía necesita ser suficientemente brillante para que el algoritmo de determinación del centroide sea preciso. Alcanzar una alta razón S/R de la Estrella Guía es una función del brillo de la estrella y del tiempo de exposición. Mi experiencia es que MaxIm es capaz de guiar sobre estrellas con tiempos de exposición que producen imágenes de guiado demasiado ruidosas. El resultado es que el centroide detectado no es siempre preciso. Cuando exista duda, debemos incrementar el tiempo de exposición o elegir una estrella guía más brillante.

El segundo uso de S/R no es en absoluto una definición tradicional. Sin embargo pienso que es un modo extremadamente útil de entender las cuestiones del guiado y es la base para buena parte del resto de este artículo. Defino la “razón S/R de Guiado” del siguiente modo:

Señal = cambios del centroide detectado que necesitan ser corregidos (EP/deriva)

Ruido = cambios del centroide detectado que no deben ser corregidos (turbulencia)

Este es el tercer hallazgo importante: dadas las cifras expuestas antes referidas a los tipos y cantidades de los errores detectados, la razón de Guiado S/R para una exposición de guiado individual será probablemente muy pobre. Todavía peor, no conocemos qué exposiciones de guiado tienen una alta S/R de Guiado y cuáles tienen una baja S/R de Guiado.

La siguiente cuestión lógica es, ¿se puede mejorar esta situación?, esto es, ¿podemos mejorar la razón S/R de Guiado? Como con cualquier razón, hay pocas elecciones: aumentar el numerador, disminuir el denominador o ambas. Consideremos la señal de guiado. Ésta puede ser aumentada de dos maneras:

  1. Incrementando la cantidad de error por ciclo de guiado. Por desgracia esto es completamente contrario al primer principio: minimizar el número/cantidad de correcciones de guiado requeridas, y es claramente no deseable.
  2. Aumentar la cantidad de tiempo por ciclo de guiado. Esto incrementará el tamaño de los errores detectados que necesitan ser corregidos que necesitan ser corregidos por ciclo de guiado. Sin embargo existe una ley, la ley de los rendimientos decrecientes, que en economía determina que la inversión realizada para aumentar la producción tiene un tope a partir del cual el esfuerzo realizado no es rentable. Aplicada a nuestro caso, si el tiempo entre correcciones es demasiado largo, la imagen se correrá.

Consideremos ahora reducir el ruido de guiado. Hay dos maneras lógicas de reducirlo:

  1. Mejorar los algoritmos de determinación del centroide de modo que puedan diferenciar entre los errores debidos a la turbulencia y otros tipos de error. En otras palabras, filtrar los efectos de la turbulencia de los cálculos del centroide de la estrella guía. Desafortunadamente esta idea no es actualmente empleada en ninguno de los programas de guiado. Además, no es claro cómo podría ser implementada incluso si la idea fuera acogida. (aunque, dada su importancia, pienso que este puede ser un tema que vale la pena).
  2. Incrementar le exposición de guiado. La idea es que una exposición de guiado más larga reducirá las variaciones de la turbulencia por ciclo de guiado. De nuevo está aquí presente la ley de los rendimientos decrecientes. La amplitud de las variaciones de la turbulencia es sorprendentemente grande incluso cuando el tiempo de exposición se incrementa dramáticamente. Para tener un significativo efecto sobre la S/R de Guiado, las exposiciones de guiado necesitan ser del orden de 10+ segundos antes de que las variaciones de la turbulencia (esto es, el ruido de guiado) comiencen a compensar el EP/deriva (esto es, la señal de guiado).

El cuarto hallazgo importante: incrementar la exposición de guiado mejorará la S/R de Guiado, pero aquí interviene la ley de rendimientos decrecientes.

¿Qué ocurre con otras anomalías físicas? Aunque es crítico eliminarlas, no es muy probable que podamos acabar completamente con ellas. Estas anomalías físicas pueden generar casi cualquier tamaño de error, pero es más probable que sea grande que pequeño. Otro tema es que a veces estos errores necesitan ser corregidos y otras veces no. Consideremos algo físicamente cambiante en la configuración del sistema, por ejemplo, la caída del espejo. Una vez ocurre, el error permanecerá hasta que sea subsanado. Por lo tanto, necesita ser corregido mediante el guiado. Sin embargo, en el caso de un golpe de viento el error solo será momentáneo, por lo que no precisará ser corregido.

Esta discusión lleva al tercer principio: es mejor pecar por usar exposiciones de guiado largas que cortas. Para la mayor parte de las configuraciones, la S/R de Guiado probablemente será bastante baja para todas o casi todas las exposiciones de guiado. Incrementar la duración de la exposición de guiado la mejorará. El compromiso está en tener la capacidad de corregir errores de guiado amplios y rápidos causados por anomalías físicas, y a su vez no hacer correcciones tan a menudo y mejorar la razón S/R de guiado.

De esta discusión se pueden obtener unas cuantas conclusiones interesantes, que constituyen el quinto hallazgo importante:

  1. Cuando la turbulencia es muy escasa la razón S/R de guiado será relativamente alta, lo cual permitirá una exposición de guiado más corta.
  2. Si la configuración del sistema es susceptible de anomalías físicas y/o el EP y la deriva son excesivas, la razón S/R será relativamente alta, permitiendo una exposición de guiado más corta. Realmente, pueden ser necesarias exposiciones de guiado más cortas para mantener el error de la montura por ciclo de guiado lo bastante pequeño para que las correcciones de guiado puedan seguir adelante pese a los errores. No insinúo que esta sea una buena estrategia de guiado. Dicho de otra manera, no hay que salir corriendo a comprar una mala montura para mejorar la razón S/R de Guiado.
  3. Si la montura es muy buena, con bajo EP y un excelente alineamiento polar, la razón S/R de guiado será baja, y probablemente nos beneficiaremos de utilizar exposiciones de guiado más largas para mejorar la razón S/R de Guiado.

La mayoría de las configuraciones probablemente representan una combinación de estos factores básicos que afectan a la razón S/R de Guiado. Por ejemplo, una buena montura en excelentes condiciones atmosféricas guiará con éxito tanto con exposiciones largas como cortas. De cualquier modo la razón S/R de Guiado será razonablemente alta. Sin embargo una montura pobre utilizada en un cielo en malas condiciones probablemente lo pasará mal. La razón S/R de guiado puede ser mejorada alargando la exposición de guiado, de modo que los errores por ciclo de guiado puedan ser mantenidos por debajo de un nivel aceptable. Bajo malas condiciones atmosféricas, incluso una montura excelente guiará mal si no configuramos el sistema para minimizar la captura de la turbulencia.

Por si mismas, estas conclusiones no son particularmente revolucionarias. Es intuitivamente obvio que con buenas monturas en buenas condiciones de visibilidad será más sencillo guiar bien. A la inversa, con malas monturas en malas condiciones es casi imposible guiar correctamente. Sin embargo pienso que es muy útil entender los detalles de porque son ciertas estas obvias afirmaciones. Valorando las cuestiones que limitan el éxito del guiado, podemos dirigir punto por punto para mejorar los resultados globales del guiado.

4. Recomendaciones de guiado. Casi listos para aplicar la teoría

Vale la pena revisar de nuevo el proceso de guiado, los pasos del 2 al 5:

2) Determinar la posición de la estrella guía, esto es, el centroide de la estrella guía.
3) Tomar otra imagen de guiado.
4) Determinar el centroide de la estrella guía.
5) Mover la montura lo necesario para alinear el centroide de la segunda estrella guía con el primero.

Vamos a situar estos puntos bajo la perspectiva de la S/R de Guiado. En una situación ideal, de debe enviar la corrección completa a la montura en todos los ciclos con alta razón S/R de Guiado, mientras que todos los ciclos con baja razón S/R de Guiado deben ser ignorados. Sin embargo, la razón S/R de Guiado en cualquier exposición de guiado dada es desconocida, aunque probablemente será pobre. Dicho de un modo más convencional, es más probable que domine la turbulencia que el sistema consiga detectar los cambios del centroide. El envío de estas cantidades brutas de corrección a la montura sin manipulación casi siempre resultará en oscilaciones e imágenes corridas.

El sexto hallazgo importante y quizás el más importante que debemos conocer: no hay modo de determinar si los cambios detectados se basan en una alta Señal de Guiado o en un alto Ruido de Guiado. Por lo tanto, las correcciones serán indiscriminadamente elaboradas para ambos. No hay otra opción. Afortunadamente, entre los pasos 4) y 5) existe la oportunidad de determinar qué cantidad del cambio detectado en la posición de la estrella guía es realmente enviada a la montura como corrección. Hecho apropiadamente, los efectos de corregir el ruido pueden ser minimizados.

5. Un último paso en la teoría

Es útil dar un paso más en el uso del concepto de razón S/R. en el proceso de guiado. El tercer uso de S/R es incluir la montura. Defino la “razón S/R de Guiado de la Montura” como:

Señal de guiado de la montura = el movimiento de la montura (arcsec)

hace lo que debe ser hecho

Ruido de guiado de la montura= el movimiento de la montura (arcsec)

hace lo que no debería hacer

El séptimo hallazgo importante: para alcanzar los mejores resultados de guiado, el objetivo es maximizar la razón S/R de Guiado de la Montura. De nuevo, para conseguir esto podemos aumentar el numerador, disminuir el denominador o ambos. Para una configuración física dada, una vez determinamos la duración de la exposición de guiado, el numerador es fijo. Por lo tanto debemos reducir el denominador para mejorar la razón S/R de Guiado de la Montura. dicho de otra manera, el objetivo es minimizar el número de malas correcciones o minimizar el efecto de hacer malas correcciones.

Parte segunda:

Aplicando la teoría a la ejecución del guiado. Recomendaciones de guiado

1. Recomendaciones básicas

Claramente hay varios desafíos para alcanzar unos resultados de guiado consistentes. Pienso que hay tres recomendaciones básicas de guiado que se deben seguir:

1. Resuelve todos los problemas físicos posibles.
Resuelve cualquier anomalía física en la configuración que pueda causar problemas de seguimiento. Ejemplos son: cables flojos o colgantes, malas conexiones mecánicas entre dos componentes cualesquiera (montura, tubo, tubo guía, cámaras), mala mecánica de la montura, soplos de viento, etc.).

2. Minimiza la necesidad de hacer correcciones de guiado en la medida de lo posible.

a) Alineamiento polar de la montura. Cuanto mejor sea el alineamiento, menor será el número de correcciones de guiado requeridas debidas al mal alineamiento polar.

b) Minimiza el error periódico de la montura mediante el entrenamiento de la PEC (corrección del error periódico). Cuanto más bajo sea el EP, menor el número de correcciones de guiado debidos al EP.

c) Maximiza la razón S/R de Guiado de la Montura.

2. Como alcanzar la mejor razón S/R de Guiado de la Montura

Una vez la configuración física ha sido optimizada, debemos alcanzar la mejor razón S/R de guiado de la montura. Para hacer esto, los parámetros de guiado del software deben ser configurados para minimizar el número de correcciones de guiado debidas al ruido, y/o minimizar sus efectos. Recomendaciones específicas de guiado:

  1. Asegurate de que la razón S/R de la estrella guía es suficiente, de modo que el cálculo del centroide sea consistentemente preciso.
  2. Optimiza primero la razón S/R de guiado. Esto ha sido discutido antes extensamente. Resumiendo: elige una exposición de guiado que sea suficientemente larga para maximizar la razón S/R de Guiado y suficientemente corta para enviar las correcciones de guiado suficientemente a menudo.
  3. Minimizar el Ruido de Guiado de la Montura. Esto es, reducir el denominador de la razón S/R de Guiado de la Montura. El objetivo es llegar a una configuración de parámetros de guiado que minimice los efectos de hacer malas correcciones.

Yo uso MaxIm DL, de modo que comentaré específicamente este programa. Sin embargo la mayoría de los programas de guiado incluyen parámetros de configuración semejantes. Los parámetros de configuración en MaxIm DL que pueden reducir el denominador del Ruido de Guiado de la Montura son:

  1. Agresividad: cuánto del movimiento calculado se aplica (10 = 100%, 0 = 0%).
  2. Movimiento máximo: el movimiento calculado más grande que puede ser aplicado.
  3. Movimiento mínimo: el movimiento calculado más pequeño que será aplicado

Los Movimientos Máximo y Mínimo están en segundos, por ejemplo, 0.100 representa un pulso de 100 milisegundos enviado a la montura. A una velocidad de guiado de 1x sidérea, esto representa un movimiento de 1.5 arcsec.

¿Cómo usar los parámetros de guiado? Es útil pensar en términos de probabilidades, esto es, ¿cuál es la probabilidad de que la corrección de guiado calculada sea correcta? Probablemente no sea muy alta, ya que la razón de S/R de guiado para cualquier ciclo de guiado es probable que sea baja. ¿Cuál es la consecuencia si yo envío la orden de guiado completa?

  1. Si la razón S/R de guiado para la exposición es alta, la corrección de guiado que se envía será correcta, aunque reactiva. Asumiendo que la montura responda correctamente, esta es la mejor situación posible.
  2. Si la razón S/R de Guiado para la exposición es baja, hay dos posibilidades:
    a) La corrección de guiado emitida es excesiva. Esto ocurre cuando el ruido es sustancialmente más alto que la corrección requerida (lo cual ocurre la mayor parte de las veces). En este caso, la sobrecorrección en una dirección requerirá otra corrección en la dirección opuesta en el siguiente ciclo de guiado. Sin embargo el nuevo ciclo de guiado también tendrá probablemente una baja razón S/R de guiado, lo cual dará lugar a unos resultados impredecibles. Más que probablemente, esto dará lugar a otra sobrecorrección en la dirección opuesta. El resultado es la oscilación. Esto es particularmente cierto cuando las variaciones de la turbulencia son grandes y el EP y/o la deriva son pequeños.
    b) La corrección de guiado emitida no es suficiente. Esto ocurre cuando la corrección deseada está contrarrestada por el ruido. De nuevo, se requerirán ulteriores ciclos de guiado con desconocidas aunque probablemente pobres razones de S/R de Guiado. Más que probablemente comenzará el proceso de oscilación en el tercer ciclo de guiado en vez de en el segundo.

3. Configuración de la agresividad

Consideremos las implicaciones de reducir la agresividad. En otras palabras, ¿qué ocurre si solo una porción de la corrección requerida, digamos un 50%, es enviada a la montura?

  1. Si la razón S/R de Guiado para la exposición es alta, las correcciones de guiado enviadas serán insuficientes (infracorrección). En este caso se requerirá el envío de otra corrección en la misma dirección en el siguiente ciclo de guiado. Sin embargo, la razón S/R de Guiado para el siguiente ciclo es desconocida. Si es alta, todavía habrá una infracorrección en la siguiente orden, aunque menor que en la anterior.
  2. Si la siguiente razón S/R de Guiado es baja, probablemente comenzará un proceso iterativo oscilando como antes. Sin embargo, en este caso el tamaño de cualquier oscilación se reduce en un 50%. En otras palabras, el tamaño del Ruido de Guiado de la Montura se ha reducido en un 50%., mejorando por tanto la razón S/R de la montura por un factor de 2. Este es un resultado muy significativo y deseable.

Reducir el tamaño de las potenciales oscilaciones en el guiado es extremadamente importante. Recomendación Específica del Parámetro de Guiado: configurar la Agresividad relativamente baja reduce considerablemente el potencial de oscilación causado por una baja razón S/R de guiado. La infracorrección no es un problema significativo, pues los ciclos de guiado no son lo bastante largos como para impedir que la mayoría de los movimientos de guiado requeridos no puedan ser conseguidos en unos pocos ciclos de guiado.

4. Configuración del Movimiento Máximo permitido

Esta orden es también usada para reducir el potencial para la oscilación. La mayoría, y con suerte todos los cambios amplios en el centroide de la estrella guía, son el resultado de bajas razones de S/R de Guiado, esto es, la turbulencia domina sobre el EP y/o la deriva. Por lo tanto, si limitamos los movimientos amplios disminuyendo el valor del Movimiento Máximo permitido, el Ruido de Guiado de la Montura se reducirá de un modo efectivo para cualesquiera ciclos de guiado donde se detecten amplios cambios en la posición del centroide de la estrella guía. Recomendación Específica del Parámetro de Guiado: configura los parámetros de Movimiento Máximo permitido tan bajos como sea posible para la configuración física. Donde esto puede ser un problema es cuando ocurren errores muy grandes que necesitan ser corregidos, esto es, cuando la razón S/R de Guiado es alta debido a que ha ocurrido una importante anomalía física y el error debe ser corregido. En este caso, hacer la corrección puede tomar un buen número de ciclos de guiado, resultando en una imagen corrida. Esta es la razón principal para minimizar cualquier anomalía física que pueda requerir grandes correcciones. Dicho de otra manera, cuanto mejor sea la calidad de la montura/configuración, más bajo puede ser este parámetro.

5. Configuración del Movimiento Mínimo corregido

De igual modo, los pequeños cambios en el centroide de la estrella guía es más probable que sean el resultado de variaciones en la turbulencia que en el EP y/o la deriva. Por tanto, si estos movimientos son ignorados se incrementará la razón S/R de Guiado. Recomendación específica del parámetro de guiado: ignorar las correcciones que sen mucho más pequeñas que las variaciones de la turbulencia. Esto apoya el primer principio: minimizar el número de correcciones de guiado a realizar. Usado en conjunto con una agresividad relativamente baja, es una manera muy efectiva de minimizar las oscilaciones causadas por la captura de la turbulencia. Obviamente, fijar este parámetro demasiado alto causará que el guiado ignore correcciones que necesitan ser hechas.

La otra consideración con esta orden es determinar cómo de pequeño es el error al que la montura es probablemente capaz de responder de forma precisa y consistente. Ajustar la configuración a cualquier nivel inferior a éste causará que el guiado sea inconsistente.

El ajuste correcto del parámetro de Mínimo Movimiento corregido mejorará dramáticamente el guiado minimizando correcciones innecesarias que probablemente causarían oscilaciones. Esto es particularmente importante para el eje de DEC, donde la holgura puede ser un problema. El hallazgo del ajuste correcto probablemente requerirá alguna experimentación.

6. Ajuste de Compensación de la Declinación

El ajuste de la compensación de la DEC intenta mantener la misma cantidad de movimiento en AR en relación al cielo independientemente de dónde esté apuntando la montura en DEC. Para una cantidad dada de corrección de guiado dirigida al eje de AR con DEC = 0, la cantidad de movimiento relativa al cielo se hace más pequeña a medida que la DEC aumenta moviendose hacia el polo. Cuando se apunta directamente hacia el polo, la montura permanecerá fija en AR independientemente de la cantidad de movimiento aplicada al eje de AR.

Vamos a poner la compensación de la DEC en el contexto de la S/R de Guiado, en este caso la S/R de la montura. El EP es función de anomalías físicas predecibles de la montura. La variación del EP en términos de micras de movimiento en el eje de AR de la montura es fija en cualquier punto del ciclo del engranaje. Por lo tanto, la corrección de guiado requerida para compensar el EP es también fija. Esto es cierto independientemente de dónde apunte la montura. Dicho de otra manera, el EP es una función de las características físicas de la montura. No tiene nada que ver con el cielo.

Sin embargo, el impacto del EP en términos de movimiento de un centroide de la estrella guía cambia dependiendo de dónde apunta la montura. El efecto del EP se hace más y más pequeño a medida que nos acercamos al polo, mientras que el efecto de la turbulencia sigue siendo el mismo. Por lo tanto, la razón S/R de Guiado se hace más y más baja a medida que el polo está más cercano.

En términos de S/R de Guiado de la Montura, la señal de Guiado de la Montura disminuye a medida que el polo se acerca, por lo que la S/R de Guiado disminuye. Para conservar la misma razón S/R de Guiado de la montura, el Ruido de Guiado de la Montura también debe descender. Esto es llevado a cabo automáticamente sin hacer ajustes sobre el movimiento de la montura en el eje de AR a medida que la DEC cambia, esto es, la capacidad de la montura para responder al ruido de la turbulencia disminuye naturalmente a medida que nos acercamos al polo.

Consideremos qué ocurre cuando la compensación de la DEC está en funcionamiento. A medida que nos aproximamos al polo, cada corrección del eje de AR se aumenta en la cantidad necesaria para asegurar que todos los cambios detectados en el centroide muevan la montura lo suficiente para corregirlos. En otras palabras, el cambio está asegurando que la montura se mueva de manera que pueda corregir el ruido, esto es, capturar la turbulencia. El resultado probable es la oscilación en AR.

En términos teóricos, si las razones de S/R de Guiado son relativamente altas, aplicar la compensación de la DEC puede no causar problemas significativos, particularmente si el parámetro de Movimiento Máximo es un factor limitante. Pero a la inversa, con razones S/R de Guiado relativamente bajas, la compensación de la DEC probablemente causará oscilaciones en AR. Dicho de otro modo, buenas monturas en malas condiciones de turbulencia probablemente guiarán mejor con la Compensación de la DEC desconectada, mientras que malas monturas en buenas condiciones de visibilidad pueden no ser afectadas casi nada por este parámetro.

Recalibrar el sistema para diferentes objetivos cuando cambia la DEC es exactamente lo mismo que conectar la Compensación de la DEC, y por tanto será igualmente inconveniente. Recomendación Específica del Parámetro de Guiado: calibrar el sistema de guiado con una estrella en DEC = 0 y no recalibrarlo independientemente del objetivo. Desconectar la compensación de la DEC completamente.

Reconozco que ésta es probablemente mi recomendación más controvertida. Afortunadamente, este fenómeno es relativamente fácil de detectar. Calibra tu sistema con una DEC = 0. Guía a DEC = 0 y a DEC = 60 con la compensación de la DEC conectada y desconectada. Analizando los registros de guiado debe queda claro si conectar la compensación de la DEC ayuda o perjudica a los resultados del guiado. Aplica lo que mejor funcione para la configuración específica.

Para tu información, en MaxIm DL, la compensación de la DEC se conecta siempre que haya un valor que no sea 0 en el campo Scope Dec del cuadro de guiado. Esto ocurre independientemente de si la Compensación de la DEC está activada o no. En la Suite ACP3 (que comprende MaxIm DL/CCD y otros programas), a menos que la Compensación de la DEC sea explícitamente desactivada mediante el archivo GuiderSetting.txt, la Compensación de la DEC se activa independientemente de la configuración de MaxIm.

7. La importancia de una buena PEC

En el desarrollo de la discusión sobre la razón S/R de guiado, he usado el ejemplo de una montura con un buen comportamiento de EP. En otras palabras, el EP es relativamente pequeño y ocurre de un modo relativamente regular en el tiempo. Consideremos el caso en que el EP sea amplio (>10 arcsec) y las variaciones ocurran rápidamente (dentro de 10 segundos o menos) una o dos veces en el ciclo de un engranaje. Esto implica que para la mayoría de los ciclos de guiado el EP es pequeño, pero para unos pocos ciclos es muy grande. Esta es la razonable representación de muchas monturas, y en particular del LX200. Poniendo esto en una perspectiva de razón S/R de Guiado, durante la mayor parte del tiempo la razón S/R de Guiado es baja. Sin embargo para unos pocos ciclos, la S/R de Guiado es alta a causa de que la corrección requerida (Señal de Guiado) es muy alta, quizás incluso mayor que las variaciones de la turbulencia (Ruido de Guiado).

De nuevo, el problema es que no hay modo de determinar qué ciclos de guiado tienen una alta razón S/R de Guiado y cuáles la tienen baja. Si los parámetros de guiado son configurados para trabajar con la típica situación de S/R de Guiado, esto es, cuando es baja, es dudoso que las correcciones de guiado sean lo bastante oportunas y amplias para corregir un EP amplio y rápido. El resultado es un corrimiento de la imagen en AR. Si los parámetros de guiado son configurados para atender a un EP amplio y rápido, esto es, cuando la S/R de Guiado es alta, cuando la S/R de Guiado sea baja casi con seguridad se capturará la turbulencia. El resultado puede producir estrellas redondas, pero estarán hinchadas.

Incrementar el comando de Máximo Movimiento puede ser de alguna ayuda en esta situación, pero el resultado probablemente no será satisfactorio. La mejor solución es reducir el EP vía PEC. O, de nuevo, poner en práctica el primer principio de ajustar la configuración de modo que minimicemos el número de correcciones de guiado necesarias.

8. ¿Qué hace dar por buenos los registros del guiado?

Para mejorar los resultados del guiado, es de la mayor importancia salvar los registros de seguimiento y analizarlos.

Hallazgos importantes finales: Las características de los registros de un buen guiado son:

1) No hacer correcciones del guiado que estén dentro de los límites de la turbulencia. El resultado es que habrá un número satisfactorio de ciclos de guiado en los que no se requerirá enviar ninguna corrección a la montura. Esto implica que la razón S/R de Guiado está ajustada correctamente.

2) Oscilaciones mínimas, esto es, solo hay una o dos correcciones en la misma dirección antes de volver al estado e en que no es necesario hacer correcciones. Esto implica que la razón S/R de la montura está ajustada correctamente.

3) Si hay correcciones en direcciones opuestas para una serie de ciclos de guiado consecutivos, hay demasiadas oscilaciones. En otras palabras, la razón S/R de Guiado de la Montura es demasiado baja, a causa probablemente de la captura de la turbulencia. Intenta incrementar la razón S/R de Guiado incrementando la exposición de guiado. O intenta disminuir el Ruido de Guiado de la Montura disminuyendo la configuración de la Agresividad, incrementando el Movimiento Mínimo o disminuyendo el Movimiento Máximo.

4) En DEC debe solo haber correcciones ocasionales en una dirección para compensar la deriva. La holgura en DEC exacerba cualquier problema de oscilación. Si hay muchas oscilaciones en DEC, la razón S/R de la montura es demasiado baja. Esto está probablemente causado por la captura de la turbulencia. Intenta incrementar la razón S/R incrementando la exposición de guiado. O intenta disminuir el Ruido de Guiado de la Montura disminuyendo el valor de la Agresividad, incrementando el Movimiento Mínimo o disminuyendo el Movimiento Máximo.

5) Si se producen varias correcciones en la misma dirección antes de volver al estado en que no es necesaria ninguna corrección, significa que existe una razón S/R de Guiado relativamente alta, pero una razón S/R de Guiado de la Montura relativamente baja. En otras palabras, podemos incrementar el número de ciclos de guiado en que se realiza una corrección (por ejemplo disminuyendo el Movimiento Mínimo) o incrementar la cantidad de corrección por ciclo de guiado (por ejemplo incrementando la Agresividad o el Movimiento Máximo).

6) Si ocasionalmente se requieren correcciones que son muy grandes, la causa más probable es alguna anomalía física de la configuración, y esta causa debe ser eliminada. Es extremadamente difícil alcanzar unos buenos resultados de guiado bajo estas condiciones a causa de que la mayor parte de las configuraciones de guiado están diseñadas para minimizar la captura de la turbulencia, esto es, no realizando movimientos indeseados demasiado grandes respecto a los pequeños movimientos deseados. Cuando se requiere un movimiento grande, no hay otro modo de llevarlo a cabo que realizando varios ciclos de guiado para terminarlo. El resultado es probablemente una imagen corrida (ver también la discusión respecto al PEC más arriba).

9. Ejemplos de Gráficos de Registro de Guiado

Estos dos gráficos representan todas las correcciones en AR y DEC hechas durante una exposición de 10 minutos (exposición de guiado = 1 segundo). Son tan buenas como puede esperarse: casi sin oscilaciones, casi sin captura de la turbulencia, sin grandes anomalías físicas, y la mayoría de los ciclos de guiado no requirieron una corrección de guiado.



10. Mis parámetros de guiado

Mis parámetros de guiado son el resultado de mi configuración física y de mis condiciones típicas de turbulencia. Pueden o no ser apropiadas para otros, ya que es improbable que su situación sea idéntica a la mía. Sin embargo he incluído los detalles de mi configuración normal en este artículo para completarlo.

Montura: AP1200GTO
Tubo principal: LX200 10” F10 extensamente modificado para minimizar la caída del espejo; longitud focal = 2575 mm
Cámara de imágenes: ST8E
Escala de imagen: 0.7 arcsec/pixel
Telescopio guía: Orion 80 mm tubo corto; operando a longitud focal = 213 mm
Cámara de guiado: ST237A
Escala de la imagen de guiado: 7.12 arcsec/pixel
Turbulencia: rara vez permite una FWHM menor de 2.5 arcsec; normalmente alrededor de 3.0 arcsec

Parámetros de guiado en MaxIm:
Agresividad: 5
Movimiento Máximo: 0.1 seconds
Movimiento Mínimo: 0.040 seconds
Compensación de la DEC: off
Compensación de la Holgura en DEC (backlash): 0.60 segundos (específico para mi montura)
Exposición de Guiado: nunca menos de un segundo. Dada la corta longitud focal de mi telescopio guía, rara vez necesito incrementarla por encima de un segundo para alcanzar una razón S/R de la estrella guía suficiente. Si la turbulencia es tal que necesito incrementar la exposición por encima de un segundo para alcanzar una S/R de Guiado razonable, probablemente no es muy buena noche para hacer fotografías con una razón focal larga.

ABREVIATURAS Y TÉRMINOS:

Arcsec: segundos de arco
DEC : declinación
Backlash: holgura
Seeing: turbulencia
FWHM: full width at half máximum
